突破性正电子成像技术诞生：微电子器件推动材料检测进入纳米时代

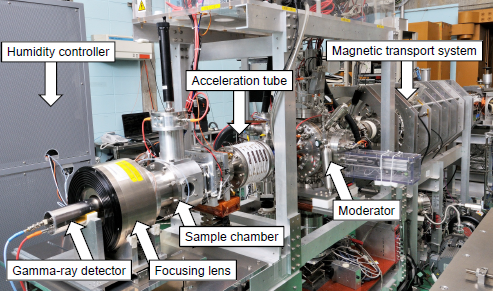

在材料科学中，探测纳米级缺陷如同寻找沙漠中的一粒沙——传统技术往往力不从心。正电子湮没谱学（PAS）作为一种“材料透视仪”，通过向材料发射正电子（电子的反物质），能精准定位原子尺度的缺陷和结构变化，广泛应用于金属疲劳分析、电子元件故障检测甚至新能源材料研究中。然而，传统手段依赖逐点扫描的“机械式探测”，效率低、分辨率受限，如同用放大镜观察细胞，精细度与速度难以兼得。

传统技术的紧箍咒：精度与效率的拉锯战

现有技术面临四大痛点： 1. 分辨率不可调：科学家需提前设定扫描精度，一旦发现意外结构，必须重新实验；  2. 校准耗时：调整超细光束需花费大量时间，堪比用绣花针穿线； 3. 灵活性差：面对不规则缺陷（如金属裂纹），传统圆形光束如同“圆凿方枘”；  4. 数据采集慢：逐点扫描导致成像一张0.1mm²的芯片需数小时。

电子器件的反物质革命：当齐纳二极管遇见正电子

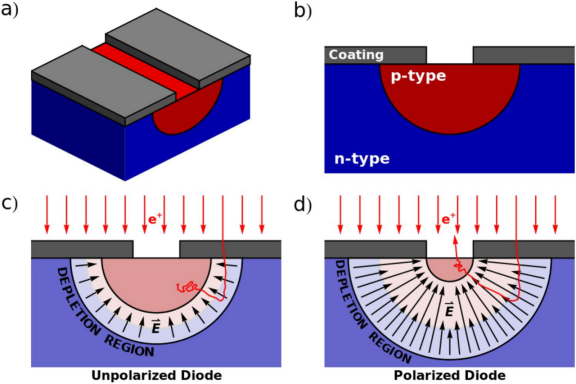

德国慕尼黑工业大学团队提出正电子调制齐纳二极管（PMZ）这一颠覆性设计：

智能“电子筛”：通过精密排列的微米级二极管阵列，首次实现正电子束的“图案化投射”，将分辨率从微米级（6μm）提升至纳米级（100nm）；

闪电速度：开关响应达90皮秒（1皮秒=万亿分之一秒），可捕捉材料动态变化；

紧凑设计：装置仅硬币大小，可直接集成到现有实验设备中。

从实验室到生产线：五大应用前景

1. 工业质检革命：实时监测半导体芯片的纳米级缺陷，良品率提升可达30%； 2. 材料破译：解析高温合金的疲劳裂纹演变，或为航空发动机延寿提供关键数据；  3. 量子技术突破：精确控制正电子云分布，为反物质研究打开新窗口；  4. 新能源优化：在氢燃料电池中，可视化质子膜的气泡分布缺陷；  5. 医学新材料：分析人工骨骼涂层的微孔结构，提升生物相容性。

专家展望：微观世界的CT扫描时代到来

“这项技术像是给实验室装上了高速4D显微镜”，论文通讯作者Francesco Guatieri教授形容道，“未来，生产线上的金属零件可以一边运转一边’体检’，科学家甚至能像拼乐高一样用不同形状的正电子束’解码’材料密码。”团队下一步计划与半导体厂商合作，开发手掌大小的集成检测模块，让纳米级材料分析走下神坛，走进工厂车间。 这项刊登于《Scientific reports》的突破，或将重塑材料研发的游戏规则——在反物质与微电子的交汇处，人类观测微观世界的眼睛从未如此锐利。
