量子点尺寸如何影响太阳能材料:正电子湮没技术揭示表面缺陷奥秘

在可再生能源领域，铜铟硒（CuInSe₂，简称CIS）量子点因其优异的光电性能，被视为下一代太阳能电池的关键材料。然而，量子点尺寸微小，表面缺陷会严重降低能量转换效率。近期，埃及科研团队通过正电子湮没谱学技术，首次量化了量子点尺寸与表面缺陷的关系，为高性能太阳能材料设计提供了新方向。

CIS量子点——太阳能领域的“潜力股”

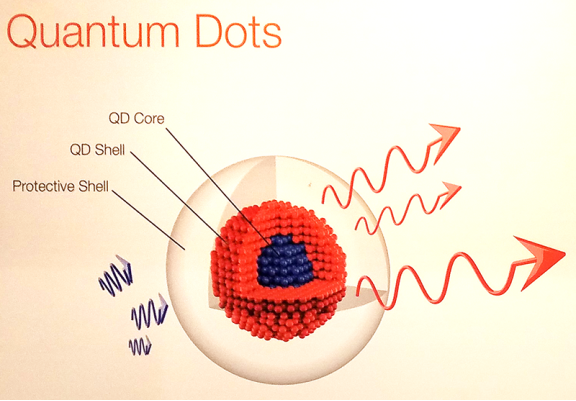

CIS材料属于I-III-VI₂族化合物，具有直接带隙（约1.04 eV）和高吸光系数，能高效捕获太阳光。其量子点版本（尺寸小于10纳米）因量子限域效应，可精准调节带隙能量，适配不同光谱需求，广泛应用于太阳能电池、光催化剂和生物医疗领域。例如，CIS基太阳能电池的转换效率已达23.35%。然而，量子点表面原子比例高，易形成缺陷陷阱，导致电子-空穴对复合加速，制约性能突破。

表面缺陷——量子点的“隐形杀手”

当量子点尺寸减小时，表面原子占比激增，形成大量缺陷。这些缺陷像“陷阱”一样捕获载流子，阻碍电流生成。传统表征手段（如透射电镜或拉曼光谱）只能观测表面形貌，难以量化缺陷密度与分布。例如，对于3-10纳米的CIS量子点，缺陷浓度如何随尺寸变化？这一直是材料优化的瓶颈。

热注射合成+正电子湮没双管齐下

埃及Kafrelsheikh大学团队采用热注射法合成三种尺寸的CIS量子点（3.3 nm、7.6 nm和11.7 nm），确保晶体纯度。随后，他们利用正电子湮没谱学（PAS）——一种无损探测技术，分析缺陷微观结构：

· 正电子湮没寿命谱（PAL）：向样品注入正电子（电子的反物质），测量其湮没前“存活”时间。缺陷区域电子密度低，正电子寿命更长。

· 多普勒展宽谱（DB）：监测湮没产生的伽马光子能量展宽，反推电子动量分布，识别缺陷类型。

小尺寸，大缺陷！

通过PAS技术，团队获得关键发现：

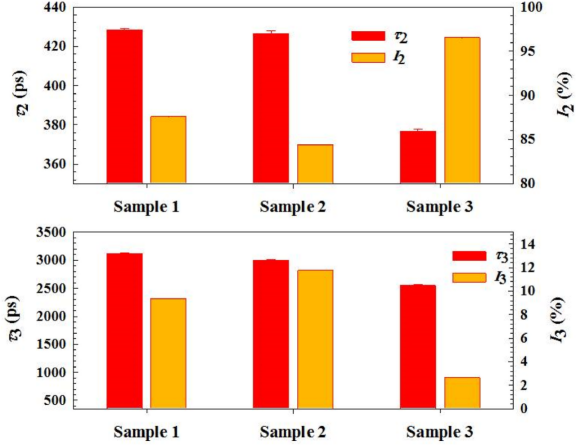

· 使用正电子寿命测量获得了缺陷定量数据：3.3 nm量子点的τ₂寿命值达428.3 ps，7.6 nm为426.3 ps，而11.7 nm纳米粒子降至376.6 ps。寿命越长，表明表面缺陷越多——小尺寸量子点缺陷密度显著升高。

· 计算多普勒展宽参数揭示了缺陷演化规律：S/W参数分析显示，量子点尺寸减小至3.3 nm时，缺陷结构从空位型转向表面主导型。统计证实：缺陷尺寸与粒子大小呈负相关，浓度则相反。

· 技术优势：正电子湮没技术可探测0.1纳米至微米级缺陷，灵敏度达百万分之一，远超透射电镜（＞1 nm缺陷）或原子力显微镜（仅限表面）。

为太阳能电池“扫清障碍”

这项研究首次建立CIS量子点尺寸-缺陷的定量模型，为“缺陷工程”提供蓝图：

· 短期应用：通过调控配体类型或核壳结构，可抑制小量子点缺陷。例如，优化表面钝化层，提升太阳能电池效率。

· 长期展望：成果可拓展至其他量子点材料（如铜铟硫化物），推动柔性电子与高效光伏器件发展。团队下一步将研究薄膜中缺陷分布，加速产业化落地。
