安捷伦液相G4218，蒸发光检测器的工作原理

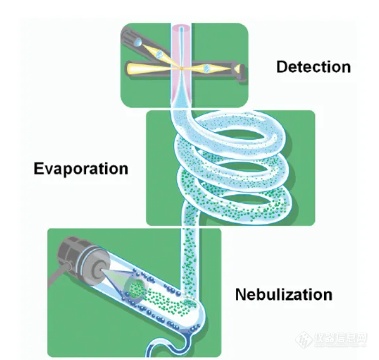

蒸发光检测器(Evaporative Light Scattering Detector,缩写ELSD)是一种通用型检测器，理论上所有物质都能检测，但是对流动相、化合物本身有一定的要求。其原理可以用3个过程概括，分别是雾化、蒸发和检测。

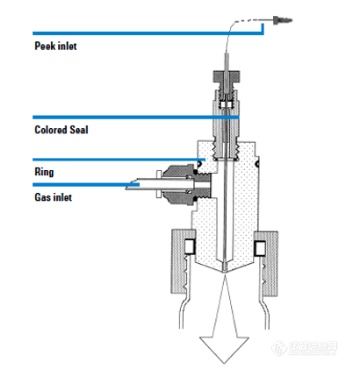

1、雾化

色谱柱流出液在载气的作用下在雾化室内转变成细小的液滴（气溶胶）

由于色谱柱流出液需要被雾化，且雾化后液滴的大小和均匀性是保证ELSD的灵敏度和重复性的重要因素，所以雾化气流的纯度和压力（流速）会影响检测器的信噪比。所用的载气要求纯度高，不含颗粒物等非挥发性的物质，当被测物容易被氧化时，不能使用空气而要用氮气做载气；

2、蒸发


载气把液滴从雾化室运送到漂移管进行蒸发，在漂移管中，溶剂完全被除去，留下微粒或纯溶质的小滴。

通过对气压和温度的精确控制，确保在雾化室内形成一个较窄的液滴尺寸分布，使液滴蒸发所需要的温度大大降低，维持了颗粒的均匀性，在不使被测物质蒸发的前提下，温度越高，流动相蒸发越完全，色谱图基线越好、信噪比越高，但温度太高会导致流动相沸腾，增加背景噪声，溶质部分气化，信号变小，降低信噪比。

3、检测

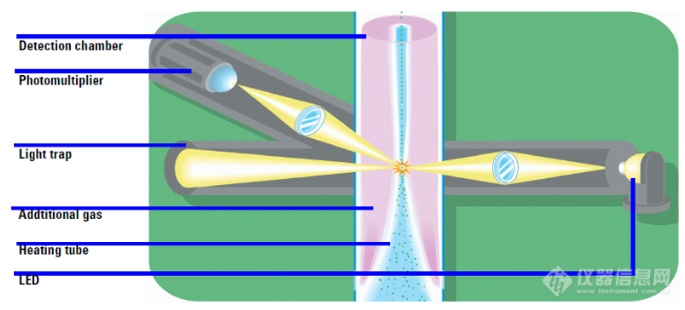

溶质颗粒（固体）从漂移管出来后进入光检测池，穿过激光光束，即产生散射，再转变成为信号。


由于溶剂在漂移管中完全蒸发，所以有很多气态的溶剂被载气带入检测器，但气体经过光束时，不会影响光的穿透，即不会影响光的散射，不会产生任何信号，所以ELSD的信号中没有溶剂峰。

蒸发光检测器的使用范围

1、流动相要全部蒸发掉，所以不能使用难挥发的酸碱、非挥发性的缓冲盐来调节其pH值（如H2SO4、H3PO4），但可添加易挥发的改性剂（如：醋酸铵、冰醋酸、甲酸、TFA，氨水、三乙胺等）。

2、化合物沸点高于流动相，如果被测物质沸点接近或低于流动相的蒸发温度无法检测。

蒸发光检测器的响应及影响因素

ELSD的响应值（Y）与被测物浓度（X）的关系曲线比较复杂。

      在较高浓度范围内，大致呈线性；

      而在较低浓度范围内，则大致呈指数关系。

出现以上现象的原因可能是，液滴进入到漂移管后的3个现象（1、易挥发的部分蒸发；2、一些颗粒落到漂移管的管壁上；3、一些颗粒凝结在一起。）造成。
