安捷伦1260液相维修-泵驱动更换

本文适配安捷伦1260 Infinity 一代/二代液相色谱泵（G1311B、G7120A等型号），针对泵驱动单元（驱动马达、传动轴承、驱动模组）。

一、 泵驱动更换原因

机械异响：泵体运行出现金属摩擦声、卡顿异响、嗡嗡闷响，拆解后发现驱动轴承磨损、马达转轴卡顿、传动齿轮老化。

泵头动作异常：柱塞杆运动卡顿、偏斜，无正常往复推送动作，流速不准、梯度配比偏差大，保留时间漂移严重。

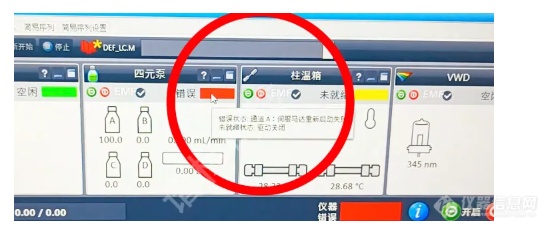

报错告警：仪器软件提示泵驱动过载、马达报错、位置传感器异常，重启、重置参数后无法恢复。

二、更换准备

• 人员要求：操作人员熟悉1260液相结构，具备基础液相维修资质，禁止无经验人员私自拆解。

• 工具物料：准备专用内六角扳手、无尘擦拭纸、异丙醇、高纯纯水、原装同款泵驱动组件、专用润滑脂、防静电手环。

• 环境条件：实验室无尘、无震动、温度18~25℃，避免强光直射、有机溶剂挥发气体聚集。

三、 标准更换步骤

步骤1：仪器停机泄压，断电断液

• 在工作站将泵流速调至0 mL/min，关闭冲洗阀，缓慢降低系统压力至0 bar，严禁带压拆机。

• 关闭泵模块电源开关，拔掉设备电源线、通讯网线，彻底断电；断开泵入口、出口管路，排空泵内流动相。

• 使用无尘纸擦拭泵体表面残留液体，保持机身干燥洁净。

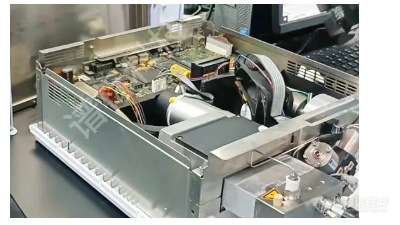

步骤2：拆卸泵体外壳，暴露驱动模组

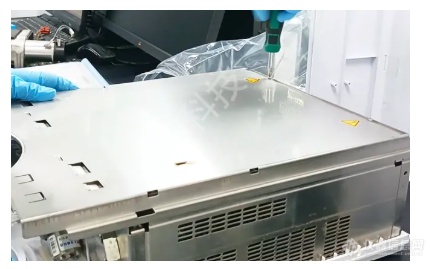

• 使用专用扳手拧下泵侧面、顶部固定螺丝，小心取下仪器防尘外壳，放置在无尘台面。

• 标记驱动马达、传感器、排线接口位置，拍摄接线照片，避免回装接错线路（第一次一定要拍照）。

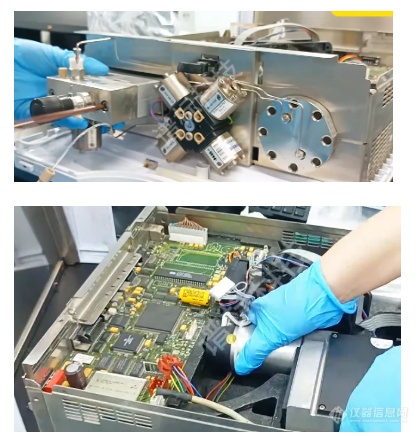

• 轻柔拔下驱动模块供电排线、信号传输排线，禁止暴力拉扯线缆（轻柔）。

步骤3：拆除旧泵驱动组件

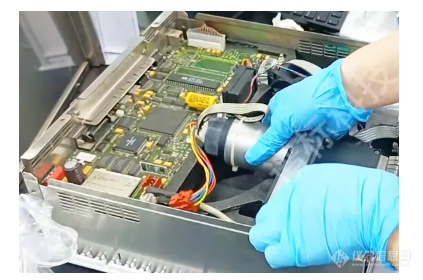

1.松开驱动模组固定螺栓，平稳取出旧驱动单元，避免磕碰柱塞杆、蓝宝石杆。

2.检查泵体安装基座，若存在锈蚀、划痕，使用异丙醇擦拭清洁，晾干备用。

步骤4：安装全新泵驱动

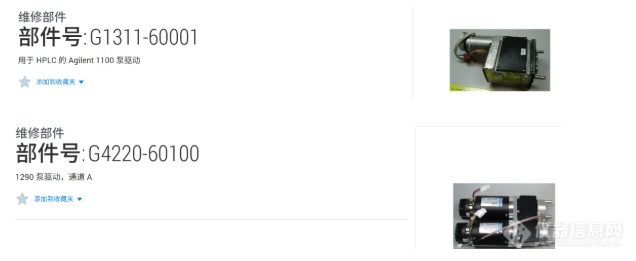

• 取出原装新驱动组件，检查外观无磕碰、无破损，核对设备序列号匹配型号。

• 在轴承、传动齿轮接触面涂抹少量安捷伦专用润滑脂，保证传动顺滑。

• 对齐安装卡槽，平稳放入新驱动模组，均匀拧紧固定螺丝（对角拧固，防止受力歪斜）。

• 对照接线照片，复原排线、传感器线路，确保接口插紧、无松动、无虚接。

步骤5：复原泵体，连接管路

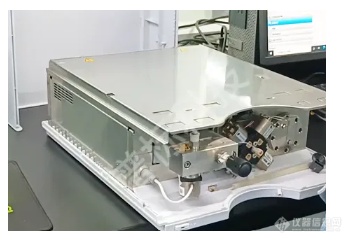

• 装回仪器防尘外壳，拧紧全部固定螺丝，检查外壳贴合无缝隙。

• 重新连接进出液管路、排气阀管路。

步骤6：通电自检、泄漏测试

• 接通电源，开启泵模块，仪器进行开机自检，确认无硬件报错、线路告警。

• 执行漏液测试（Leak Test），保持系统密闭，静置观察5~10 min，确认管路、泵体无渗漏。

步骤7：驱动校准、性能验证

• 打开Lab Advisor软件，进入Pump校准界面，选择压力合规校准（Calibrate Compliance）。

• 使用纯水作为校准介质，执行0~400 bar阶梯升压自动校准，系统自动匹配驱动参数。

• 校准完成后，空载运行30 min，观察压力波动≤±2 bar，判定更换合格。

• 填写仪器维护台账，记录新驱动序列号、更换日期、校准人员，便于后期追溯。

四、 全流程更换注意事项

• 严禁带压断电拆机：必须完全泄压、断开电源线，严禁带电拆卸驱动模组，防止电路烧毁、触电。

• 排线接口禁止暴力插拔，捏住接口底座平稳拔出，避免针脚弯曲、断裂，造成信号故障。

• 螺丝采用对角均匀拧紧法，扭矩适中，过紧易造成泵体形变，过紧易引发漏液、震动。

• 润滑脂仅涂抹传动接触面，禁止沾染柱塞杆、密封垫，避免污染流动相、产生杂峰。

•
